【熱處理節能實績】鑽全真空熱處理爐：密閉冷卻水塔搭配冰水機，如何省下 60% 耗電並根絕水垢跳機？
(更新日期：2026年7月)
快速摘要
國際知名手工具廠商「鑽全」的塑膠廠為晉惠 20 年老客戶，此次其「熱處理廠」為了申請補助與降低能耗，希望優化原本高耗電的 200RT 冰水機系統。由於早期使用傳統冷卻水塔曾因水垢結晶導致真空熱處理爐過熱跳機，客戶對水塔存有陰影。晉惠顧問團隊深入剖析「開放塔＋板式熱交換器」因污垢阻力（Fouling resistance）導致效率衰減的盲點，並提出**「密閉式冷卻水塔 ＋ 冰水機」智能混合冷卻系統**。透過蒸發潛熱移除（Latent heat removal）機制與智慧氣候切換，在確保真空爐冷卻品質的前提下，成功減少 60% 以上 的冷卻耗電量，並升級中控螢幕自動化監控！
【作者簡介與專業資歷】
深耕台灣工業冷卻領域 16 年。專精於高溫真空爐、熱處理製程之冷卻規劃、全廠水路系統優化與智能節能控制。晉惠致力於為企業提供從「設備選型」、「智能電控」到「水路優化」的 Total Solution 全方位服務。
【本文目錄】
- 一、專案緣起：200RT 冰水機耗電高，熱處理廠尋求降能耗與節能補助
- 二、困難點與技術剖析：開放塔＋板熱 vs. 密閉式冷卻水塔
- 1. 專務對抗水垢方案的探討
- 2. 開放塔＋板熱的致命傷：污垢阻力（Fouling Resistance）
- 3. 密閉式水塔的散熱優勢：蒸發潛熱移除（Latent Heat Removal）
- 4. 兩種系統防垢與熱交換效益比較表
- 三、【工程技術與施工重點】密閉水塔＋冰水機智能混合冷卻系統
- 四、專家觀點：為什麼「密閉水塔 ＋ 冰水機」是熱處理廠的最適解答？
- 五、案例相關 FAQ
- 六、延伸閱讀與資源
一、專案緣起：200RT 冰水機耗電高，熱處理廠尋求降能耗與節能補助
(一) 20 年老客戶的節能需求
鑽全作為國際知名的手工具大廠，其塑膠廠一直是晉惠合作長達 20 年的忠實老客戶。本次因應企業內部減碳指標與申請政府補助，鑽全「熱處理廠」主動聯繫晉惠，希望針對廠內真空熱處理爐的冷卻系統進行節能評估。
1. 200RT 冰水機的能耗負擔
廠內原本完全依賴一組高達 200RT 的大型冰水機來冷卻真空熱處理爐。雖然冰水機水溫穩定，但全年無休高負載運轉帶來的電費開銷極為驚人，因此鑽全希望能結合冷卻水塔，減少冰水機的運轉時間與能耗。
(二) 克服對冷卻水塔的水垢跳機陰影
雖然希望透過水塔省電，但鑽全過去曾有極不愉快的經驗：
1. 傳統冷卻水塔的水垢結晶結塊
早期熱處理廠曾使用傳統開放式冷卻水塔，然而水池結晶水垢問題非常嚴重，水垢跟著循環水進入管路後卡死設備，導致真空熱處理爐頻繁過熱跳機，嚴重影響產線良率。
2. 因跳機而全面改用冰水機
當年為了根絕跳機惡夢，鑽全才痛下決心全面改用冰水機冷卻。這次為了節能要重回冷卻水塔方案，客戶內部對「水垢過熱跳機」依然存有強烈的疑慮與戒心。
二、困難點與技術剖析：開放塔＋板熱 vs. 密閉式冷卻水塔
(一) 專務對抗水垢方案的探討
鑽全的廠務專務在評估前已做足功課，知道要避免水垢進入真空熱處理爐，業界主要有兩種解決途徑：
- 傳統開放式冷卻水塔 ＋ 板式熱交換器（板熱）
- 密閉式冷卻水塔
專務對板式熱交換器的結構與運作已有相當了解，但對密閉式冷卻水塔的防垢機制仍存有疑問。晉惠專員（JH 專員）隨即與專務展開深度的技術探討，剖析兩者在熱交換原理與污垢阻力上的本質差異。
(二) 開放塔＋板熱的致命傷：污垢阻力（Fouling Resistance）
專務原本偏向使用「開放塔＋板熱」，但忽略了以下技術盲點：
1. 板片間隙狹窄易附著
板式熱交換器板片間的流道極度狹窄。當開放式冷卻水塔帶來的懸浮雜質、水垢或油污流入時，極易在板片表面沉積。
2. 污垢阻力引發熱傳效率斷崖式衰減
附著的污垢會產生強烈的「污垢阻力（Fouling Resistance）」，導致熱傳導效率呈斷崖式暴跌，系統壓降快速升高、冷卻水量嚴重不足。此時，就算購買再大噸數的開放式水塔也無法救回散熱效能，最終仍需頻繁停機拆洗板熱與投藥，保養成本高昂。
散熱片結垢對熱交換效率與能耗的關鍵影響
(三) 密閉式水塔的散熱優勢：蒸發潛熱移除（Latent Heat Removal）
晉惠專員向專務說明，密閉式冷卻水塔能從根本解決此難題：

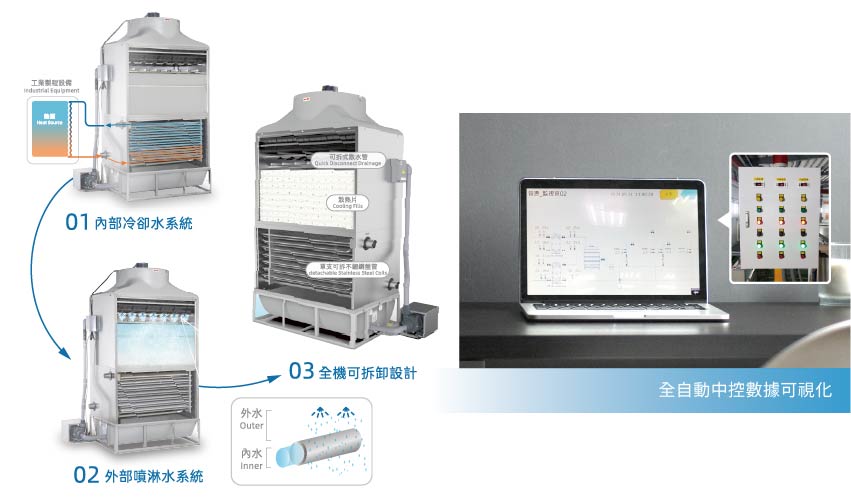

1. 蒸發潛熱為主的複合散熱機制
密閉式水塔是以「蒸發潛熱移除（Latent Heat Removal）」為主、金屬熱傳為輔。當噴淋水在盤管外形成水膜並蒸發時，能帶走極為龐大的潛熱能量。
2. 對局部水垢敏感度低，管內恆定純水
因為蒸發作用持續進行，系統對盤管外側的局部水垢敏感度較低，不會發生效率斷崖式下跌；而盤管內部為獨立封閉循環純水，確保進入真空熱處理爐的水質零雜質，流速與壓力保持恆定。
(四) 兩種系統防垢與熱交換效益比較表
| 項目 | 開放式冷卻水塔 ＋ 板式熱交換器 | 密閉式冷卻水塔 |
|---|---|---|
| 系統架構 | 兩段式（冷卻塔 ＋ 板熱） | 一體式（盤管冷卻） |
| 熱交換機制 | 單一金屬熱傳 | 熱傳 ＋ 蒸發潛熱（雙機制） |
| 水質影響 | 高（開放水直接進入板熱） | 低（製程水完全隔離） |
| 污垢敏感度 | 極高（板片流道狹窄） | 中低（盤管外側較寬容） |
| 效率衰退特性 | ↓快速下降（短期明顯） | ⇓ 緩慢下降（長期穩定） |
| 抗衰退能力 | 差（無備用散熱機制） | 高（蒸發持續作用） |
| 維護需求 | 高（需定期拆板、藥洗） | 低（外部清洗為主） |
| 停機風險 | 高（板熱堵塞即影響生產） | 低（性能逐步下降） |
| 系統複雜度 | 高（雙系統＋雙泵） | 低（單一設備） |
| 初期成本 | 較低 | 較高 |
| 長期運行成本 | 高（維護＋效率損失） | 低（穩定運行） |
| 適用場景 | 水質可控、短期投資導向 | 重視穩定性、長期運轉 |

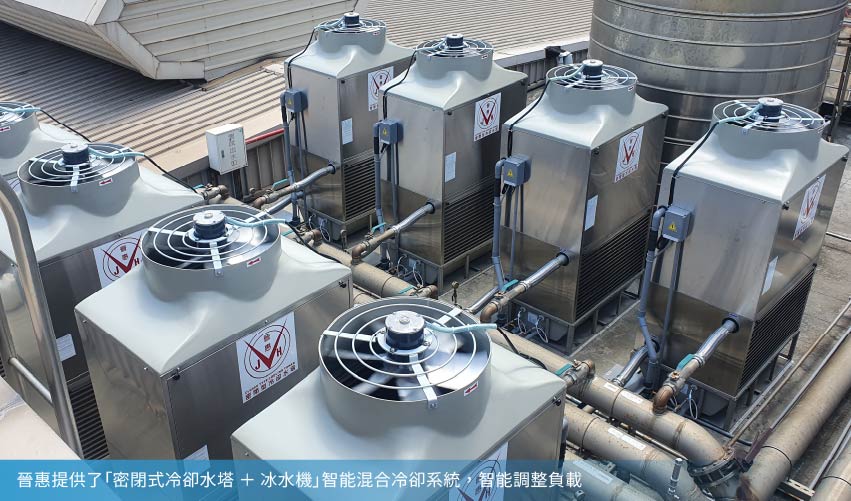

三、【工程技術與施工重點】密閉水塔＋冰水機智能混合冷卻系統
(1) 氣候連動與濕球溫度自動切換
熱處理製程對降溫時間與水溫控制要求極為嚴苛，單靠冷卻水塔在炎熱夏季確實無法完全滿足低溫需求。為此，晉惠並非單純銷售水塔，而是提供了「密閉式冷卻水塔 ＋ 冰水機」智能混合冷卻系統：
1. 智能控制系統監測環境
配置晉惠專屬智能控制箱，即時偵測外在氣候變化與環境「濕球溫度」。
2. 動態模式切換邏輯
- 春、秋、冬季（低/中負載）： 系統自動由密閉式冷卻水塔負擔主要冷卻，讓高耗能的冰水機休眠，達到最高節能效益。
- 夏季或極端高負載： 系統自動調配冰水機啟動混合運轉，精準補充冷卻力道，確保真空熱處理爐的降溫品質與產線良率絕不妥協。
(2) 成功減少 60% 以上冷卻耗電量
在晉惠智能混合系統的精準控溫下，鑽全熱處理廠不僅成功通過內部測試與政府節能補助標準，更創造了全廠冷卻耗電量減少 60% 以上的驚人節能成績！
(3) 中控螢幕自動化可視化監控
施工完成後，現場管理獲得全面升級：
1. 擺脫手動開關落後模式
廠務人員不再需要親臨現場手動開關水塔與冰水機設備。
2. 全自動中控數據可視化
透過中央控制螢幕，可即時查看水池水位、各組件運轉狀態，以及各水路迴路的精準水溫，實現智慧化數據管理。
許多熱處理廠與鑽全一樣，曾經受過傳統開放水塔的水垢所害，為了設備安全而退守至高耗電的冰水機系統。然而在電價持續上漲與 ESG 減碳趨勢下，全年開滿冰水機對企業營運是龐大的成本負擔。
四、專家觀點：為什麼「密閉水塔 ＋ 冰水機」是熱處理廠的最適解答？
晉惠顧問團的核心價值在於：我們深刻了解「板式熱交換器」容易因污垢阻力衰減的盲點，並利用密閉式水塔「蒸發潛熱移除」的物理特性，打破了客戶對水塔的水垢心結。更進一步透過「智能混合控制」，將冰水機與密閉水塔彈性結合。這證明了工業冷卻不需要在「穩定良率」與「極致節能」之間二選一，只要選對設備與自動化控制，就能達成雙贏！
五、案例相關 FAQ
Q1：為什麼「開放塔＋板熱」無法完美解決真空熱處理爐的水垢問題？
A1：因為板式熱交換器的板片縫隙極小，開放水塔帶來的粉塵與硬水結晶會在板片上產生強烈「污垢阻力（Fouling Resistance）」，導致熱傳導效率呈斷崖式暴跌、流量嚴重不足。就算加大開放水塔噸數也無法改善，最終仍需頻繁停機拆洗。
Q2：什麼是「蒸發潛熱移除」？為何密閉水塔對局部水垢不敏感？
A2：蒸發潛熱（Latent Heat Removal）是液體變為氣體時吸收的大量熱能。密閉水塔主要靠盤管外噴淋水蒸發帶走熱量，其散熱能力主要取決於水膜蒸發速率，因此對盤管外側的局部水垢敏感度較低；且盤管內部走純水，能確保真空爐內部管路永久無垢。
Q3：夏天水溫較高時，這套智能混合系統如何維持真空爐的降溫品質？
A3：晉惠智能控制箱會實時監測環境濕球溫度與製程水溫。當夏季水塔水溫無法單獨滿足真空爐的嚴格降溫時，系統會自動啟動冰水機進行混合冷卻；待氣溫下降後再自動切回密閉水塔，兼顧品質與最大節能率。
