晉惠冷卻機械股份有限公司

高效複合流大型 HCT(50-500) 密閉冷卻水塔


產品特點

冷卻能力:
180,000 Kcal to 1000,000 Kcal
超級鍍鋁鋅板機體
(可選用#304不銹鋼外殼)
#304不銹鋼管盤管
高效率雙散熱面積設計
風水同向盤管包覆技術
(降低水垢附著)
超大保養空間設計
可拆式散熱片設計

產品描述(何謂密閉式冷卻水塔?)

HCT系列是晉惠公司製造之大型密閉式冷卻水塔,採用最新雙入風設計系統,除了增加2倍散熱面積外,也讓噴淋水系統達到最大限度的盤管包覆,降低水垢附著機率。外殼採用最新超級鍍鋁鋅板技術,讓鍍鋅板達到最長使用壽命,長效耐腐蝕,或客製化選用#304不銹鋼材質作為機體外殼;而熱交換盤管採用#304不銹鋼管,除了增加使用壽命外,適合在酸性物質多的特殊環境使用,是HCT系列產品的最大特點。


使用範圍(了解更多密閉冷卻水塔產業應用案例?)


產品規格

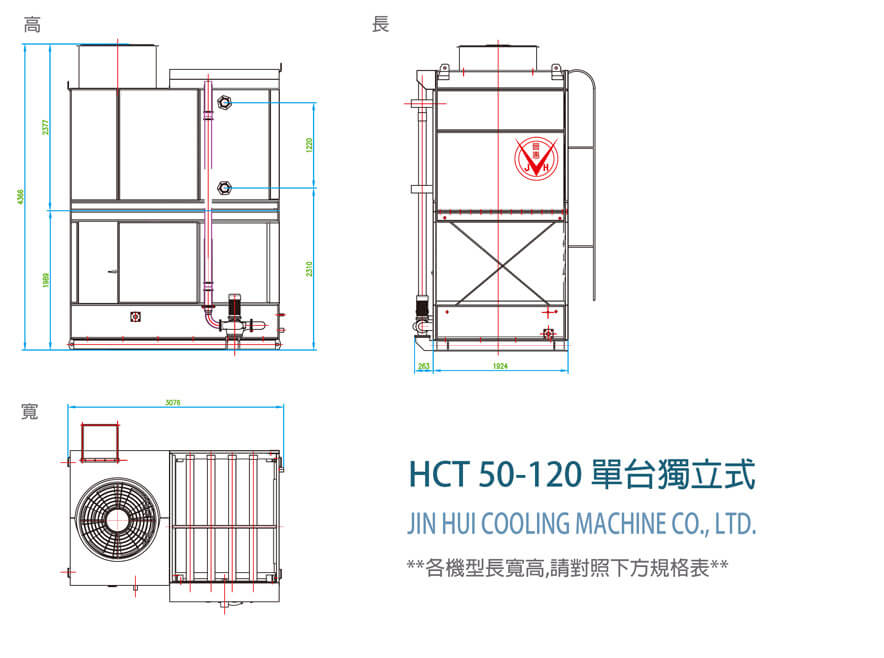

HCT-單台獨立式

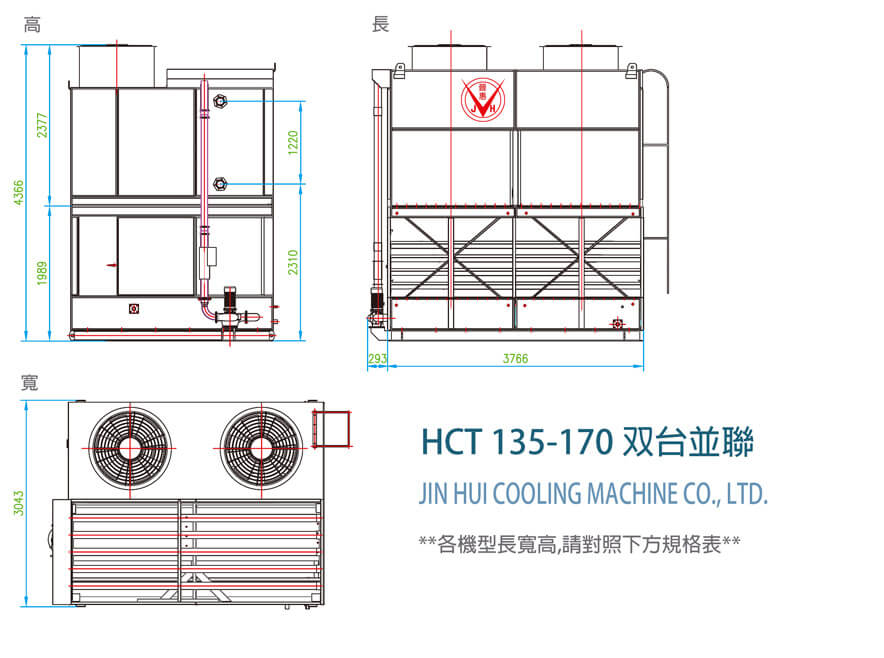

HCT-雙颱並聯

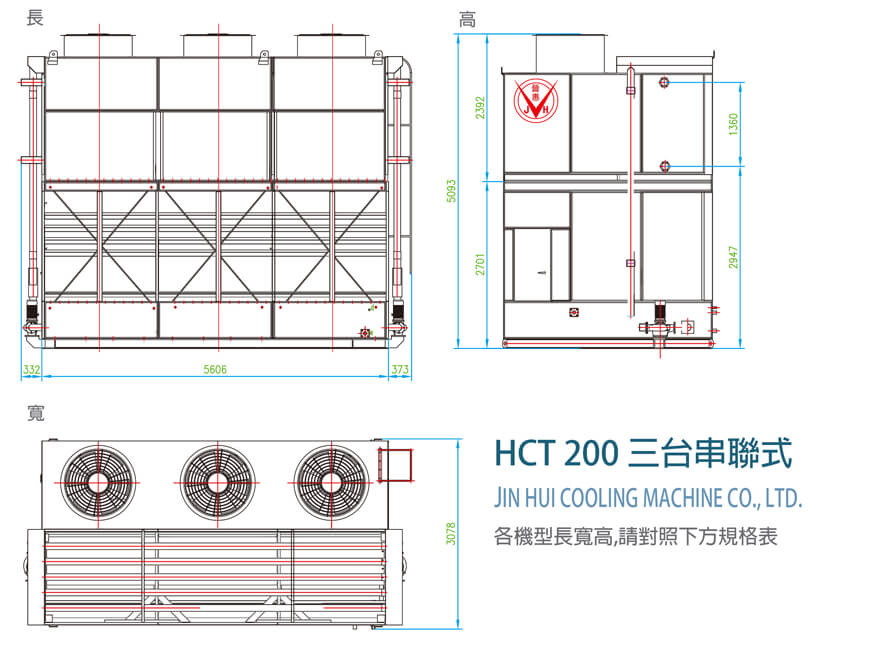

HCT-三台串聯

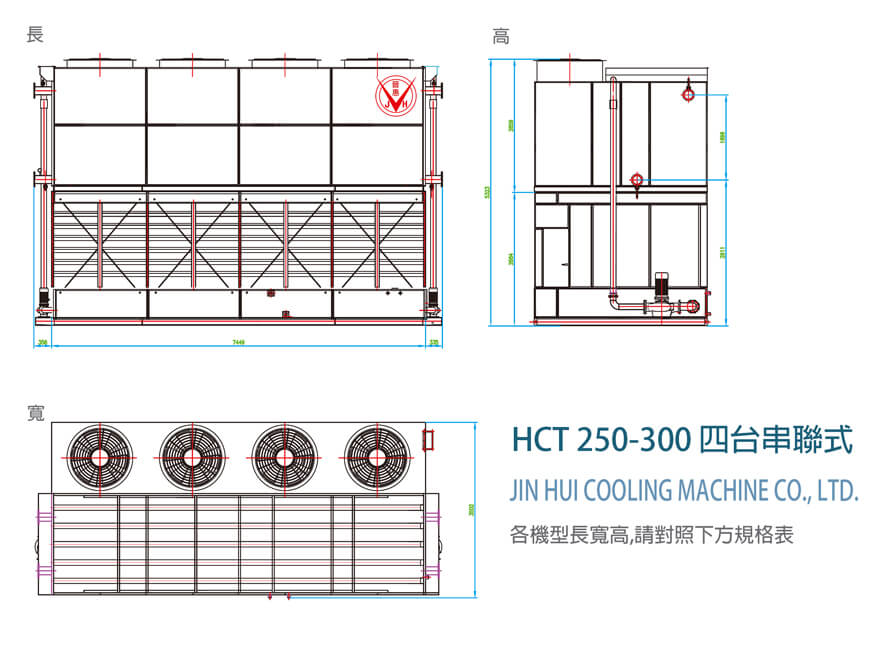

HCT-四台串聯

型號 Model 冷卻能力Kcal/h 冷卻水流量m3/h 風機功率KW 風機風量m3/h 水泵功率KW 淋水量m3/h 進出水口徑DN/mm 重量kg

機台長寬高(mm)

HCT-50 150000 30-32 3 35000x1 1.1 45 DN80 2000 1925x2380x4220
HCT-60 180000 40-43 4 45000x1 1.1 45 DN100 2200 1925x2380x4220
HCT-80 240000 49-51 5.5 65000x1 1.1 45 DN100 3150 1925x2580x4220
HCT-100 300000 59-61 5.5 65000x1 1.1 65 DN100 3350 1925x2980x4220
HCT-120 360000 70-72 5.5 65000x1 1.1 65 DN100 4150 1925x2980x4220
HCT-135 400000 80-82 4 45000x2 2.2 84 DN100 4700 3770x2200x4240
HCT-150 450000 90-93 4 45000x2 2.2 84 DN125 4950 3770x2200x4910
HCT-170 510000 102-105 4 45000x2 3 120 DN125 5100 3770x2200x4910
HCT-200 600000 125-128 4 45000x3 3 120 2DN100 5500 4240x2200x4910
HCT-250 756000 150-153 3 35000x4 3 120 2DN100 6050 5610x2200x4910
HCT-300 900000 180-182 4 45000x4 4 170 2DN125 6550 5610x2200x4910

*本數據表設計條件: ①湿球温度28℃ ②进口温度37℃ ③出口温度32℃

*以上為通用型規格,可依客戶實際需求設計機型。


水塔細節

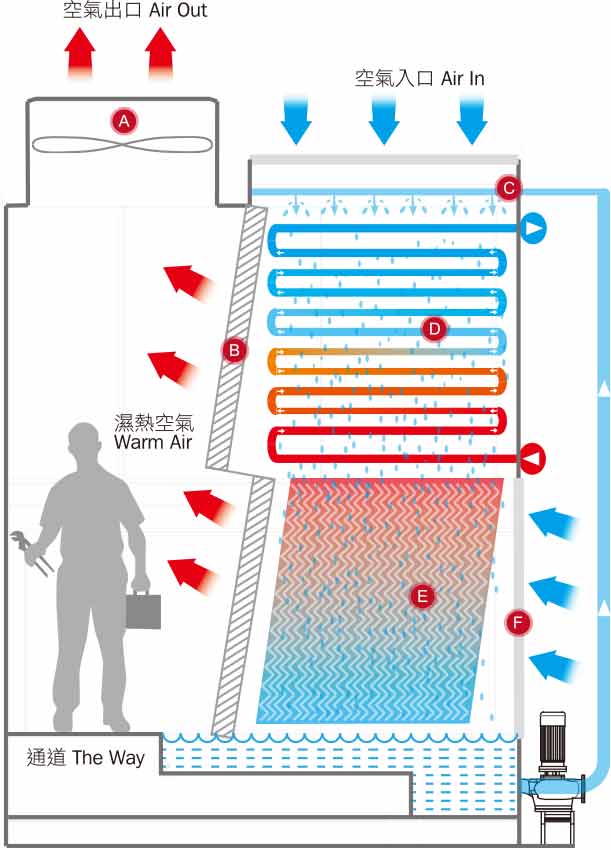

水塔細節 - HCT

①冷卻風胴&馬達

冷卻風胴、馬達HCT系列風車馬達採用鋁合金機葉軸流風機,直聯式結構改善了皮帶傳動結構所帶來的種種弊端,保障產品穩定性,具噪音低、無傳動損失、效率高、磨擦部件少、故障低等諸多優點。

③外循環淋水系統

外循環淋水系統HCT系列外循環淋水系統採大流量噴嘴及高處噴淋裝置,有效減少髒污堵塞情況,未來更換保養更輕鬆。同時風水同向設計,搭配均勻淋水方式,可使流體有效包覆盤管,減少髒污附著機會。

④熱交換盤管

熱交換盤管HCT換熱盤管採用1mm厚度之#304不銹鋼製成,可有效防止特殊地區的腐蝕性情況,並延長使用壽命。另外獨特的坡度設計,讓水塔在閒置時,可輕鬆將水排出。

⑦外殼材質

外殼材質-鍍鋁鋅,全機可改不銹鋼機體外殼材質採2mm厚度的鍍鋁鋅鋼板製作,該種材料由鋁、鋅及矽等元素組成,綜合了鋁的耐腐蝕、耐熱性及鋅的陽極處理,是結合鍍鋁鋼板和鍍鋅鋼板兩者優點之產品。該種板材使用壽命約是普通鍍鋅板的4~6倍。

②擋水器、⑤散熱片以及⑥保養空間

機台內部HCT系列高效率機型設計,採用風水同向冷卻方式,同時克服傳統大型冷卻水塔缺點。⑤蜂巢式散熱片與熱交換盤管完全分開,可確保散熱片不會堵住盤管流道,並利用可拆式②擋水器,讓散熱片方便定期保養維持效率,同時內部超大⑥保養空間,讓維修保養人員方便執行作業。

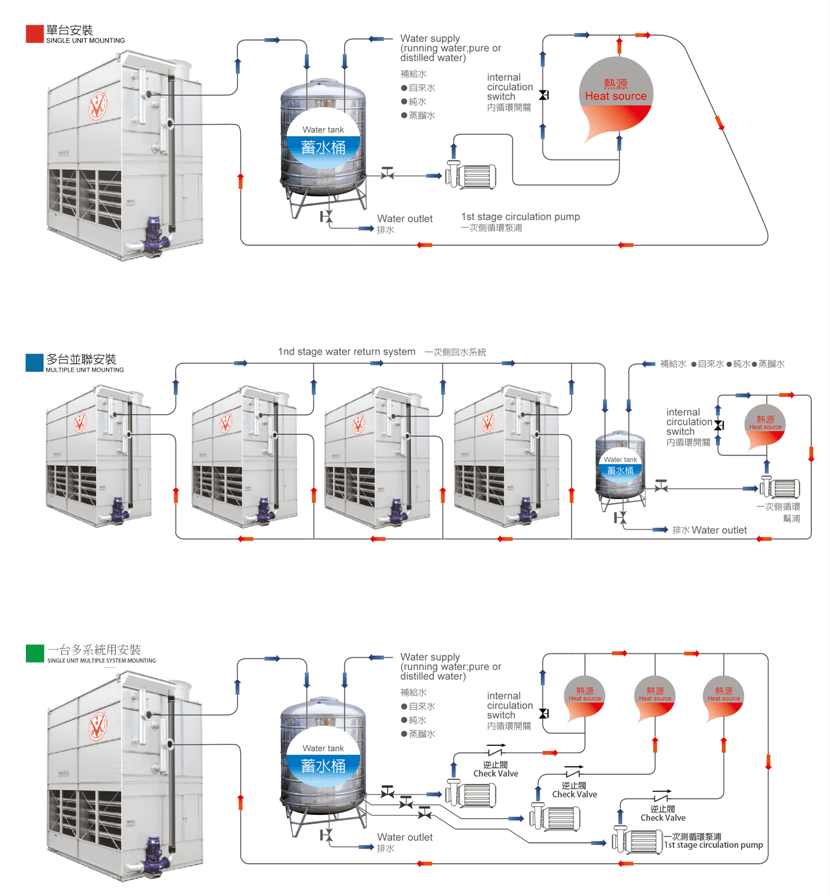

HCT系列管路配置

HCT系列管路配置圖

密閉冷卻水塔周邊商品

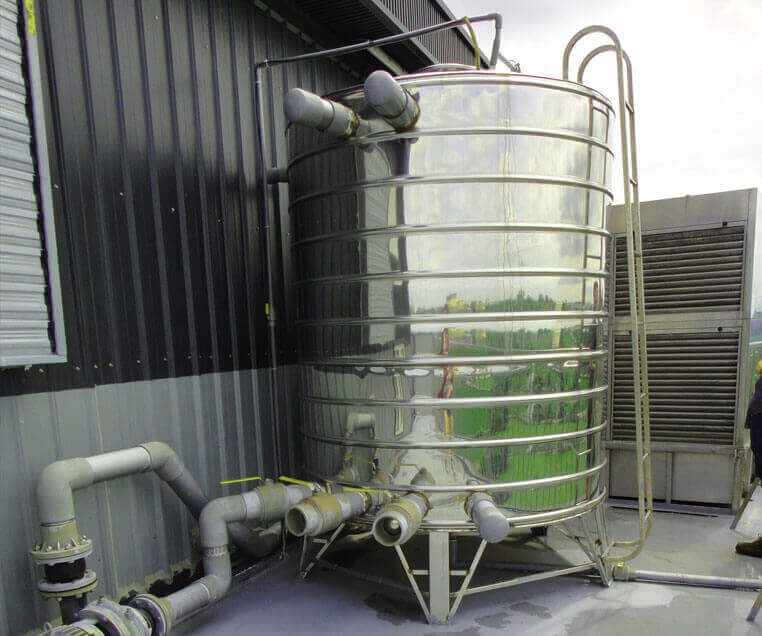

冷卻循環水桶

經密閉冷卻水塔冷卻過的水,由循環水桶緩衝及分配到不同迴路,接著利用單只或多只泵浦將冷卻水送至需降溫的設備。

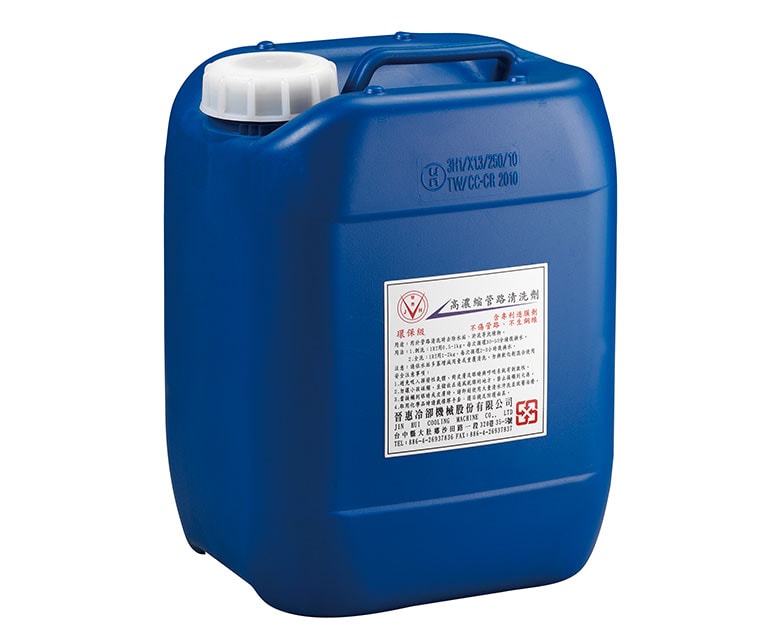

專用保養藥劑

密閉冷卻水塔在運作過程中,由於跟外部空氣及陽光接觸,因此容易在底部水盤部分累積髒汙或滋生細菌藻類。

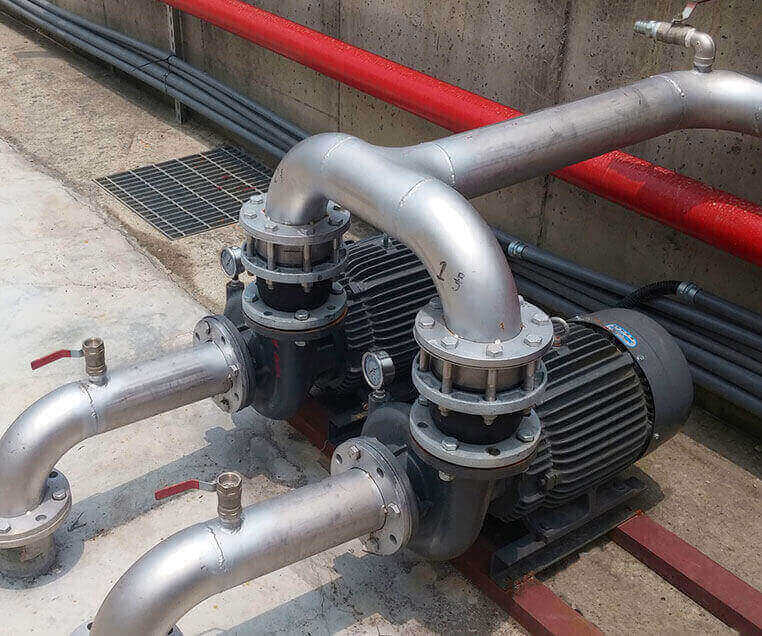

循環泵浦

泵浦在冷卻水塔的運轉佔有重要腳色,主要是維持冷卻水迴路的正常循環,並保持一定水流量及壓力供給設備使用。

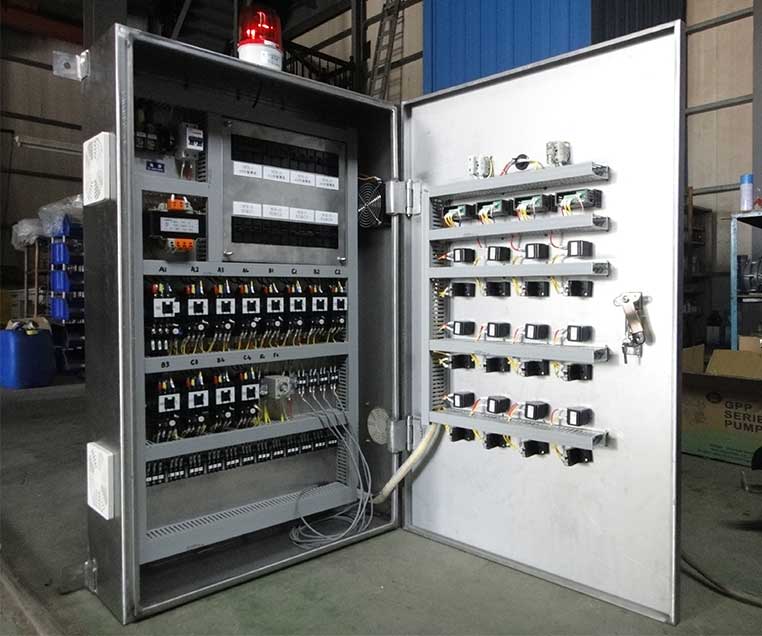

溫度控制箱

密閉冷卻水塔的運作方式,採用內、水分開的設計原理,因此溫度控制箱需要有保護及監控溫度的節能功能
