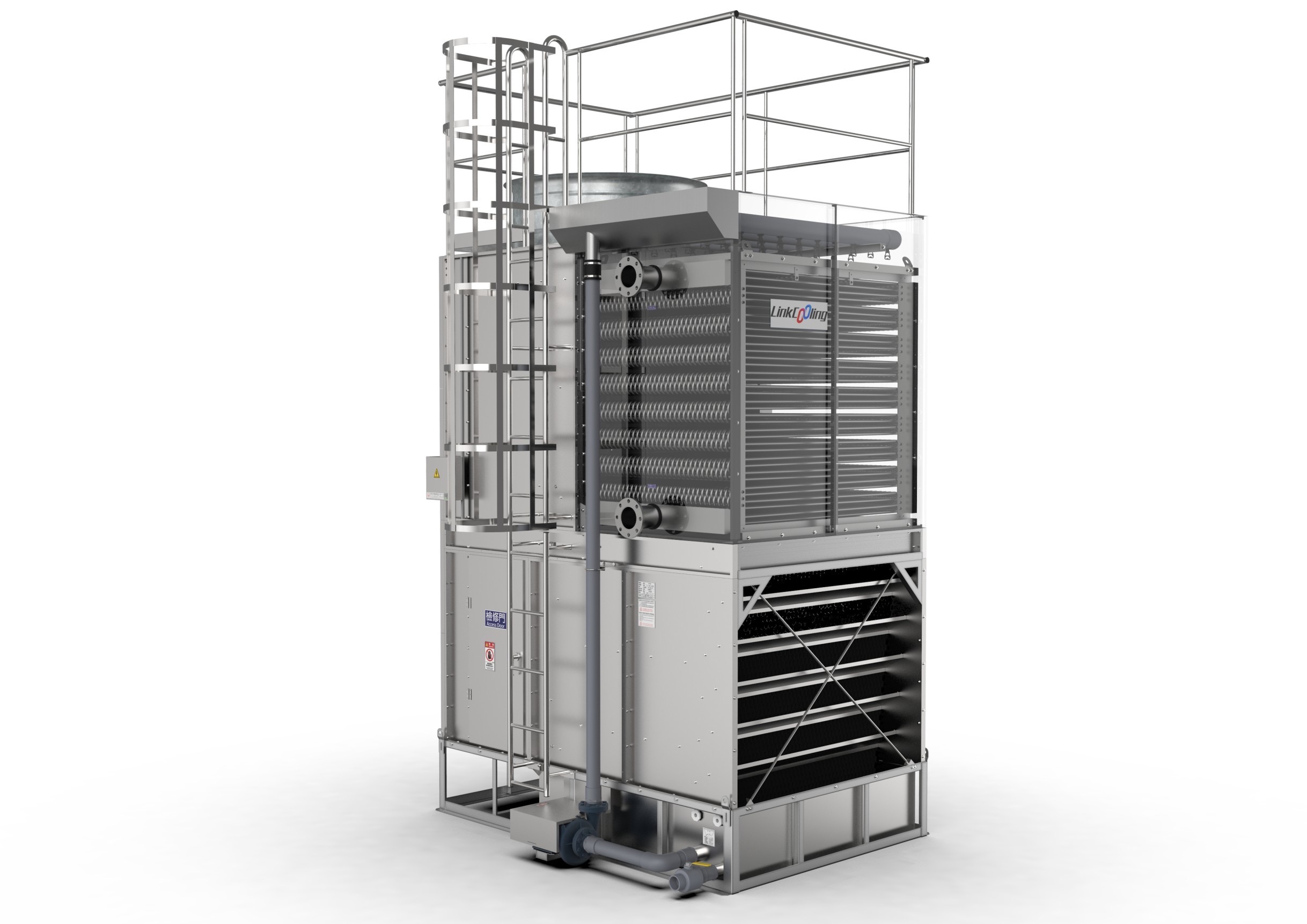

【NEW】精緻高效型 HCT-J 系列 密閉式冷卻水塔

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔

當今的冷卻水塔趨勢都是以鋼鐵材質作為標準,這是為什麼呢?為了響應減少塑料的使用、廢棄物的回收與重複使用,也就是時常可聽見的【3R】Reduce、Reuse、Recycle。

HCT-J為全新開模,有別於以往的人工製作,採用更精密的全電腦計算設計,HCT-J全機採用SUS304製作,並與國際化接軌。HCT-J系列是以精緻、高效率之名的晉惠大型的密閉式冷卻水塔,為複合流型雙向入風,易於維護易於安裝,且適用於各種流體。


HCT-J-複合流原理

HCT-J是將逆流型與橫流型功能結合於一機,我們稱之為複合流(Combined Flow)。經過製成設備使用後的冷卻水,(A)回到HCT-J密閉式冷卻水塔內,(B)進入冷卻盤管內,(C)由噴淋水系統散水至冷卻盤管上,(D)再透過直聯式風機運轉,將空氣(E)從冷卻盤管上方吸入,加快蒸發於盤管上的水,間接冷卻盤管內的循環冷卻水,(F)最後循環到製成設備。

而灑在盤管上的水滴將會滴落於(G)散熱片上,散熱後(H)滴落於底盤水槽,再透過(I)外循環泵浦將外循環水送至散水系統循環。為了防止水花亂濺(J)加裝了擋水廉,保持(K)內部空間走道乾淨衛生。

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔

HCT-J 產品詳細

HCT-J外觀構造、材質

外殼:使用1mm的304不鏽鋼機體外殼,可拆式外殼設計,具有耐腐蝕、耐衝擊功能,汰換時還可100%回收,愛地球外又可減少汰換時的費用。

支架:使用1mm的304不鏽鋼底部支架,耐腐蝕、耐衝擊性能佳,附防震軟墊,可有效抵抗冷卻塔在運行期間的振動並保持穩定運行。

水槽:採用304不鏽鋼傾斜式水槽設計,傾斜式設計可以幫助快速清洗排水,同時,304不鏽鋼耐腐蝕、耐衝擊特性,能防止水槽漏水。

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔

熱交換盤管

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔

1.0mm 304不鏽鋼管,盤管都會經過長時間不間斷的10kg壓力測試,高強度不易損壞,最佳化的平滑管設計,減少水垢附著於盤管上的機會。單支可拆式設計,可在各種特殊環境中使用,具有耐酸鹼腐蝕的特性,可應用在特殊環境。

散熱片

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔

耐腐蝕和抗紫外線的PVC製成,散熱片耐熱可以60度C。獨家設計的凹槽設計讓冷卻水流經散熱片時可以達到有效冷卻,並安裝在易於處理的部分中,以方便拆卸,檢查和更換。

風機

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔

HCT-J系列風機採直聯式設計,相較於傳統皮帶傳動的風機應用,動能傳遞更直接,無須再經過皮帶傳動增加能耗,使風機運轉更效率,且無皮帶斷裂問題。改善大型風機馬達在運轉時所造成的震動、噪音,減少零件摩擦故障問題。
風扇機翼形設計,能節省約15%電力 (公開資料 BEM,LIFTING LINE 為公開的學術理論)

淋水系統

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔

HCT-J系列外循環淋水系統採大流量噴嘴及高處噴淋裝置,有效減少髒污堵塞情況,未來更換保養更輕鬆。同時風水同向設計,搭配均勻淋水方式,可使流體有效包覆盤管,減少髒污附著機會。

內部空間

冷卻水塔, 密閉冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 冷卻水塔維修空間, 冷卻水塔內部空間, 冷卻水塔保養空間

HCT系列擁有寬敞的內部空間,方便人員後續維修清潔,搭配L型擋水簾有效防止水花在冷卻水塔內部空間飛濺等。

泵浦

冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔, 冷卻水塔泵浦, 泵浦降噪, 馬達降噪

循環泵浦加蓋也能將聲音反彈,將噪音減至最小。且能保護泵浦,減少受到侵蝕。


HCT-J 優勢

冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔, 複合流冷卻水塔, 冷卻水塔原理

風水同向設計

採用最新雙入風設計系統,除了增加2倍散熱面積外,也讓噴淋水系統達到最大限度的盤管包覆,降低水垢附著機率。
(A)不鏽鋼熱交換盤管
(B)內循環冷卻水
(C)外循環風水流向
(D)盤管表面完整包覆

聲音分貝

除了可以靠牆減低噪音外,HCT-J搭配直聯式靜音型風機,少了皮帶傳動帶來的振動音。循環泵浦加蓋也能將聲音反彈,將噪音減至最小。

消耗品零件維護

模組化設計,直接替換,維修完後還可當成備品,以備不時之需。


簡易組裝

箱體設計,配件零件都已組裝完成,減少了安裝時間,只需幾個簡單的步驟。

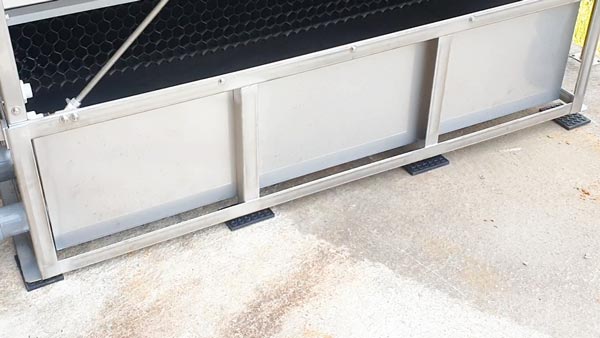

  1. 確認HCT-J密閉式冷卻水塔擺放位置,並在下方支架墊上橡膠軟墊。

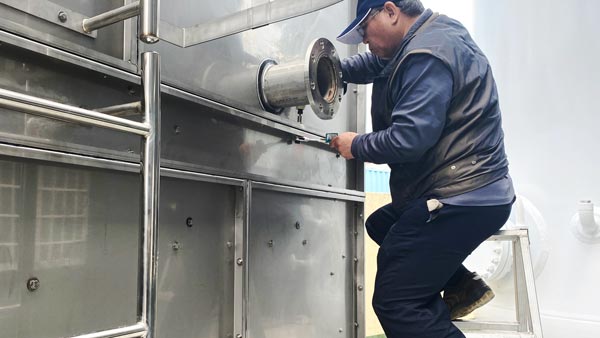

  2. 將密閉式冷卻水塔上部以吊掛方式將機體兩部分對齊後合併,並將螺絲鎖上。

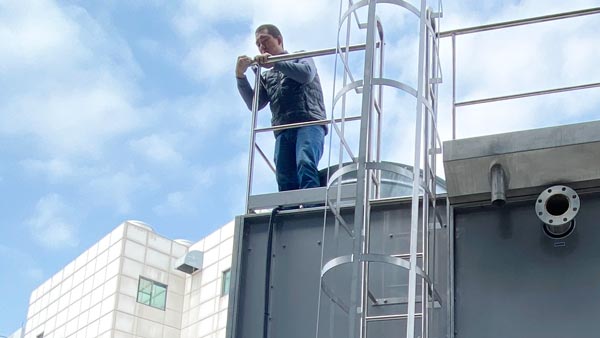

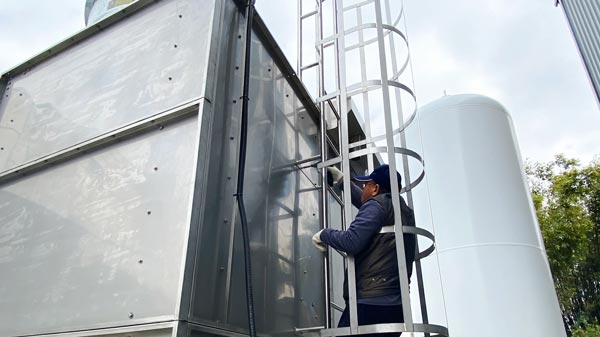

  3. 外爬梯與護欄的組裝。

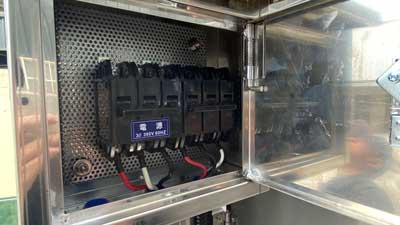

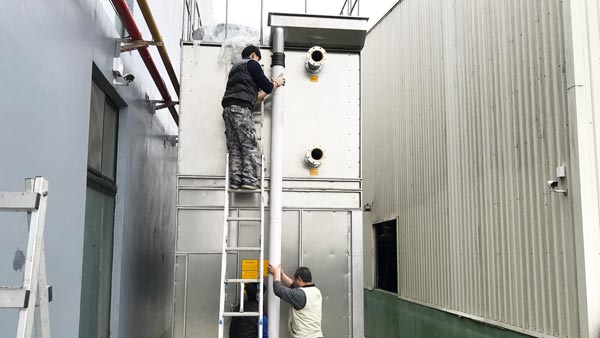

  4. 接上外循環水管,在接上電源與管路就完成了。
冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔
冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔
冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔
冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔

冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔
冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔
冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔
冷卻水塔, 密閉式冷卻水塔, 晉惠冷卻水塔, 不鏽鋼冷卻水塔

製品規格

型號 冷卻能力 冷卻水流量 進出水口管徑 淋水泵浦 風扇馬達 風機風量 機台淨重 運轉重量 機台尺寸
單位 kcal/h m³/h inch HP HP m³/h kg kg mm
(L×W×H)
HCT-J-100 300,000 60,000 4” 3 7.5HP 8P 65,000 2,500 4,000 2860×2410
×4110
HCT-J-120 365,000 72,600 5" 3 10HP 6P 72,000 3,000 4,800 2900×2500
×4600
HCT-J-150 450,000 90,000 5” 5 5HP 8P×2 90,000 3,750 6,000 2250×3320
×4600
HCT-J-200 600,000 120,000 4” 3×2 7.5HP 8P×2 130,000 5,000 8,000 2860×4820
×4110
HCT-J-240 730,000 145,200 5” 3×2 10HP 6P×2 144,000 6,000 9,600 2900×5000
×4600
HCT-J-300 900,000 180,000 5” 5×2 5HP 8P×4 180,000 7,500 12,000 2250×6640
×4600
