水溫飆破 40°C？晉惠精算熱負載，單台 HCT-J 替換兩台 100RT 舊塔

水溫飆破 40°C？晉惠精算熱負載，單台 HCT-J 替換兩台 100RT 舊塔

精準摘要

本實績展示如何透過專業的冷卻系統工廠規劃，解決某塑膠廠水溫飆破 40°C 的跳機危機。晉惠以單台 HCT-J100 密閉式冷卻水塔取代兩台效能衰退的舊塔，成功為企業省下無謂的設備擴充成本。

  • 破除假性不足： 重新計算熱負載，拒絕盲目擴充噸數。

  • 結構優化防堵： HCT-J 盤管在上設計，解決舊塔噴淋水遭阻斷的結垢痛點。

  • 極速復工與節能： 模組化組裝三週內完工，並導入變頻溫控精準把關 32°C。

【作者簡介與專業資歷】

Eric Lin／晉惠冷卻系統專業顧問 深耕台灣工業冷卻領域 16 年，專精於塑膠射出、高溫真空爐、熱處理及精密製造的冷卻系統規劃、全廠水路改善與智能控制整合。晉惠致力於為企業提供具備國際 CTI 認證標準的 Total Solution 全方位服務。

【本文目錄】

一、異常的高溫警訊：為何水溫降不下來？40°C 對射出機的致命影響

某中大型塑膠射出廠內擁有四十多台射出機，為了響應 ESG 與節省電費，廠內多數機台已全面升級為伺服節能型設備。在廠務冷卻端，原先配置了兩台他牌標稱 100RT 的方形橫流密閉式冷卻水塔（具備銅管盤管、鍍鋅機身與 FRP 外殼）。

然而在夏季來臨前，其中一台舊塔因盤管嚴重漏水而被迫停用。全廠的冷卻重擔瞬間落在剩餘的一台 100RT 水塔上。隨著產線全開，循環水溫開始失控，一路飆升至逼近 40°C。

40°C 的冷卻水對塑膠射出製程意味著什麼？這是一場潛在的良率災難：

  • 液壓油劣化與機台跳機： 射出機的油溫冷卻器若無法獲得足夠的降溫，液壓油的黏度會大幅下降，導致油泵磨損加劇、射出壓力不穩，最終觸發高溫警報導致全線無預警跳機。
  • 成型週期（Cycle Time）拉長： 模具冷卻水溫過高，塑膠原料在模腔內固化的時間會被迫拉長 20%~30%，這直接導致工廠每日的總產出量銳減。
  • 產品瑕疵率飆高： 冷卻不均會造成塑膠件產生縮水、變形或毛邊等嚴重外觀瑕疵。

面對迫在眉睫的危機，廠務端直覺認為是「總噸數少了一半」，期望能盡速照舊配置，再買一台 100RT 的水塔來補足 200RT 的總量。然而，依據晉惠團隊處理冷卻系統工廠規劃的豐富經驗，四十多台伺服節能型射出機（因伺服電機僅在作動時耗能，發熱量遠低於傳統定量泵），在單台「健康」的 100RT 水塔運轉下，絕對不應該出現 40°C 這種極端高溫。這背後必定隱藏著設備效能嚴重衰退的問題。

二、破解「假性不足」：用精準熱負載計算說話

許多廠房在汰換舊設備時，往往只看設備銘牌上的「名目噸數」，卻忽略了長期運轉後因內部污垢累積造成的效能衰退。如果盲目依照舊銘牌採購，極容易造成嚴重的資本浪費。

為確保新設備的投資效益，晉惠工程師並沒有直接報價，而是先針對廠內的四十多台射出機進行了嚴謹的熱負載重新計算。冷卻設備的散熱能力，主要取決於循環水量與進出水溫差，其評估的核心公式為：

? 冷卻能力（kcal/h）＝ 實際水量（L/min）× 60 × 進出水溫差（°C）

以本次專案建議的 HCT-J100 官網現行規格為例，其額定冷卻水量為 1,100 L/min。若我們抓取進水溫度為 37°C、目標出水溫度為 32°C，溫差（ΔT）為 5°C：

1,100 × 60 × 5 ＝ 330,000 kcal/h

這正是 HCT-J100 規格表所列的標準冷卻能力。

晉惠工程團隊透過實際量測與稼動率換算，確認該廠區同時運轉時的總熱負載，完全落在這 330,000 kcal/h 的涵蓋範圍內。計算結果證實了最初的工程判斷：現場的極端高溫是舊設備效能嚴重衰退造成的「假性能力不足」。實際上，單台 HCT-J100 密閉式冷卻水塔就足以應付全場的冷卻需求。這份精準的數據報告，成功阻止了客戶盲目擴充第二台水塔的預算浪費。

三、氣候的物理極限：為何夏季「濕球溫度」會決定冷卻生死？

在工業冷卻領域，冷卻水塔與冰水機的運作原理截然不同。冰水機是利用壓縮機做功與冷媒進行強制製冷（極度耗電）；而冷卻水塔則是利用水分蒸發的「潛熱」來帶走製程廢熱。因此，冷卻水塔能把水降到多低，會受到當地氣候「濕球溫度 (Wet Bulb Temperature)」的絕對限制。

濕球溫度的物理定義是：對一塊空氣進行加濕，當其相對濕度達到 100% 飽和時的溫度。 這也是環境透過水分蒸發作用所能降至的「最低物理極限溫度」。

在台灣的夏季，即便氣象局預報的氣溫（乾球溫度）高達 35°C，但只要濕度正常，濕球溫度通常落在 28°C 到 29°C 之間。冷卻水塔的出水溫度永遠不可能低於當下的濕球溫度，兩者之間的溫差在工程上稱為「逼近值 (Approach)」。

當天氣炎熱且極度潮濕（例如雷陣雨前的悶熱天氣），空氣中的水分已接近飽和，水塔內的噴淋水蒸發速度會大幅下降，此時水塔的極限出水溫度就會被迫提高。因此，本案將控制目標設定在 32°C，是考量到台灣夏季極端濕球溫度下，最具經濟效益且能確保射出機穩定運行的最佳平衡點。

四、拆解舊塔驗證：150 噸吊車進場，揭開效能雪崩式衰退的元凶

舊設備的效能究竟衰退到什麼程度？理論計算必須搭配現場的實證。

在舊塔拆除的當天，現場遭遇了極大的困難。由於舊設備本體長年缺乏保養，內部累積了巨量的碳酸鈣水垢，導致整座水塔的重量遠超原始設計。加上廠區空間受限與吊掛跨距過長，現場最終必須動用高達 150 噸的大型吊車，並由工程人員進行局部切割、人工拆解減重後，才得以在安全規範內順利完成吊除作業。

當這座沉重的舊塔完全拆開後，內部景象令人怵目驚心，也徹底證實了晉惠前期的工程判斷。盤管與散熱片皆已被堅硬的水垢完全包覆，這對水塔造成了三重致命打擊：

  • 盤管形成超強隔熱層： 水垢的導熱係數極低。附著在銅管表面的水垢宛如一層厚重的隔熱衣，讓盤管內的高溫製程水無法將熱量順利傳導給外部的噴淋水。
  • 阻礙空氣流動： 散熱片因結垢而嚴重堵塞，空氣通道被封死，導致風機抽風時阻力大增，真正通過盤管進行散熱的風量急遽下降。
  • 噴淋水遭徹底阻斷（最關鍵缺陷）： 該舊型水塔採用「散熱片在上、盤管在下」的多層堆疊設計。當頂部的散熱片長年結垢堵塞後，上方的噴淋水根本無法順利滴落到下方的盤管上，導致盤管表面大面積「乾燒」，無法形成水膜進行蒸發散熱。

這三大因素相互惡化，導致原本標稱 100RT 的舊塔，實際換熱效率可能已跌破 40%，引發效能雪崩式的快速衰退。

五、新舊結構對決：上盤管 vs 下散熱片，差別在哪裡？（附比較表）

為了解決傳統密閉式水塔「噴淋水被阻斷」與「保養困難」的痛點，晉惠 HCT-J 系列在內部流體力學設計上進行了顛覆性的結構優化。

為了讓您更清楚了解差異，我們整理了以下技術評估比較表（這也是冷卻系統工廠規劃中非常重要的評估指標）：

 左右滑動查看完整內容

比較項目 廠內既有舊型密閉式水塔 (100RT) 晉惠 HCT-J100 密閉式冷卻水塔
內部空間配置 散熱片在上、盤管在下 高溫盤管在上、散熱片在下
噴淋水接觸順序 先穿過散熱片 ➡️ 再到達盤管 直接噴淋高溫盤管 ➡️ 再流至散熱片
結垢對盤管的影響 上方散熱片一旦結垢，盤管即缺水乾燒，效能雪崩 即使下方散熱片髒污，也絕不阻擋上方盤管的水膜覆蓋
二次降溫機制 無，水流直接落入水槽 噴淋水吸熱後，再經過下方散熱片與空氣大面積接觸，進行深度二次降溫
實際冷卻表現 夏季滿載時，水溫失控飆破 40°C 滿載運轉下，穩定將全廠水溫控制於 32°C 內

透過 HCT-J 的複合流設計，噴淋水會最優先、最直接地接觸到高溫盤管。這種結構確保了即使設備在未來日積月累下產生髒污，也具備極高的容錯率，能大幅延長設備的高效運轉壽命。

六、模組化極速復工與 VFD 變頻溫控整合

夏季高溫每天都在侵蝕廠房的生產良率，客戶對交期與停機時間有著極高要求。傳統冷卻水塔往往需要在現場進行大量的拼裝與焊接，不僅施工期長，還會干擾廠房動線。

  1. 模組化極速安裝

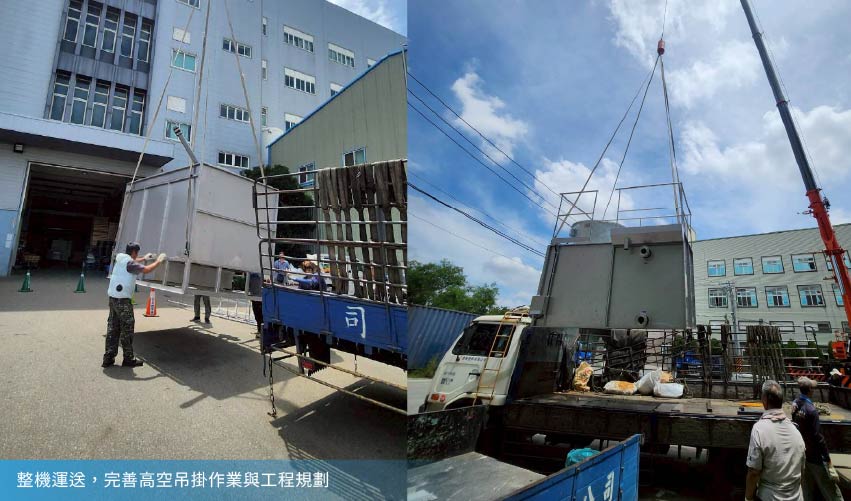

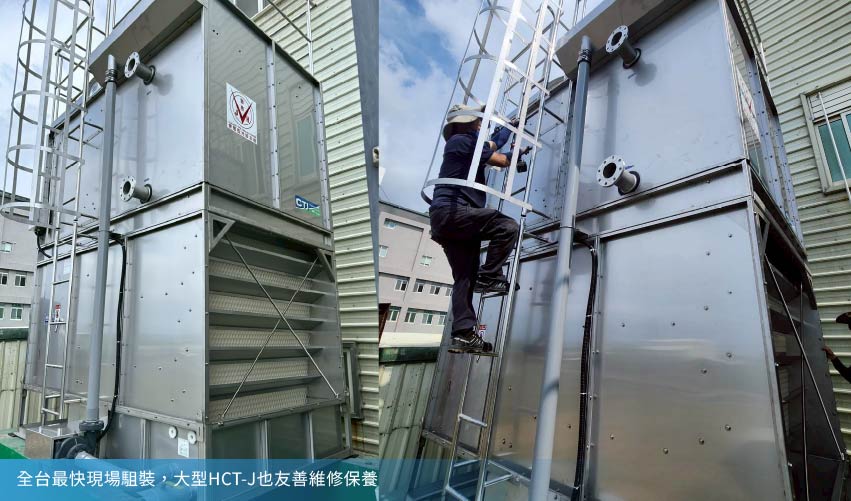

HCT-J 系列具備高度模組化的箱體設計優勢。包含底部水槽、散熱片模組、高溫盤管區段與頂部風機模組，絕大部分的零組件與品管測試皆已在晉惠工廠內預先完成。運抵現場後，僅需進行堆疊吊裝與管路對接。本案從確認下訂、工廠生產到現場二回水管路銜接完成，僅花費約三週時間，成功協助廠房在最短時間內極速復工。

  1. VFD 風機變頻與 PID 智能溫控

在電控整合方面，晉惠工程團隊完整保留並沿用了現場既有的二回水（內外水獨立）架構，並為新水塔導入了 VFD (Variable Frequency Drive) 智能風機變頻系統。

3.傳統水塔的風機馬達通常是 100% 全速運轉（60Hz），無論氣溫高低皆全功率耗電。

晉惠為本案將控制目標設定在 32°C。系統的 PID 控制器會根據管路感測器回傳的即時水溫，動態調整風機轉速。當夜間氣溫驟降或廠內射出機未滿載時，水溫一旦低於 32°C，風機就會自動降頻甚至停機。根據流體力學的「相似定律（Affinity Laws）」，風機轉速降低一半，耗電量將驟降至原來的 12.5%！這為廠房省下了極為可觀的無謂電費。

七、實績成果：單台新塔完美支應全廠產能

完工後，依據現場長達數月的實際運轉紀錄，該塑膠射出廠目前僅需開啟一台晉惠 HCT-J100，即可穩定且游刃有餘地支應全場四十多台射出機的滿載需求，並將循環水溫完美、平穩地控制在 32°C 基準線之下。

這不僅徹底解除了 40°C 高溫跳機的生產威脅，更替客戶省下了盲目採購第二台設備的鉅額預算空間。現場另一台尚可運轉的舊塔，目前已改作備用設備。透過本次從數據計算、結構改良、變頻控制到現場快速整合的一體化服務，客戶深刻體驗到晉惠「Total Solution」的工程專業，後續也正積極編列預算，考慮將該備用舊塔一併升級為晉惠的密閉式冷卻系統。

八、常見問題 FAQ

Q1：一台 HCT-J100 真的都能冷卻 40 多台射出機嗎？這適用於所有工廠嗎？

A1：不一定。本案的成功，建立在該廠區大量採用「伺服節能型射出機」（發熱量較低），且晉惠工程師經過嚴謹的實際熱負載計算。其他工廠的機台噸位、同時運轉率、水流量與環境條件皆不同，不能單憑「射出機台數」直接套用冷卻水塔型號，必須透過專業的冷卻系統工廠規劃來量身計算。

Q2：密閉式冷卻水塔是不是「完全不會結垢」，所以都不用保養？

A2：這是一個常見的迷思。密閉式水塔的「內水（製程冷卻水）」是在不鏽鋼或銅管內完全封閉循環，這部分確實是 100% 零水垢，能確保高價射出機的模具流道永遠不阻塞。但是，盤管外側的「噴淋水」依然會接觸空氣並蒸發，因此水塔外部的散熱片與水槽仍會產生污垢。廠務人員仍須定期針對水塔外部進行排污、加藥防垢與清潔保養，只是這比清洗全廠四十台射出機要簡單、安全太多了。

Q3：冷卻水塔的 CTI 認證是什麼？代表現場一定能維持 32°C 嗎？

A3：CTI（美國冷卻技術協會）認證，是全球公認最嚴格的冷卻水塔熱力性能標準，晉惠也是業界少數具備此認證的品牌。CTI 認證確保了水塔的「實際散熱能力 100% 等於型錄標示」，絕不虛標。但現場實際水溫仍會受到當下的熱負載、夏季極端濕球溫度及管路損耗等變數影響，需搭配良好的溫控系統來維持恆溫。

Q4：面臨夏季跳機危機，設備汰換會導致產線停機很久嗎？

A4：不會。如同本案實績，晉惠 HCT-J 系列具備高度模組化設計，絕大部分的組裝作業皆於工廠內預先完成。現場僅需進行短時間的吊掛與管路對接，能將對產線的干擾降到最低。
