一、產品特點
冷卻能力:
247500 ~ 450000 Kcal/hr

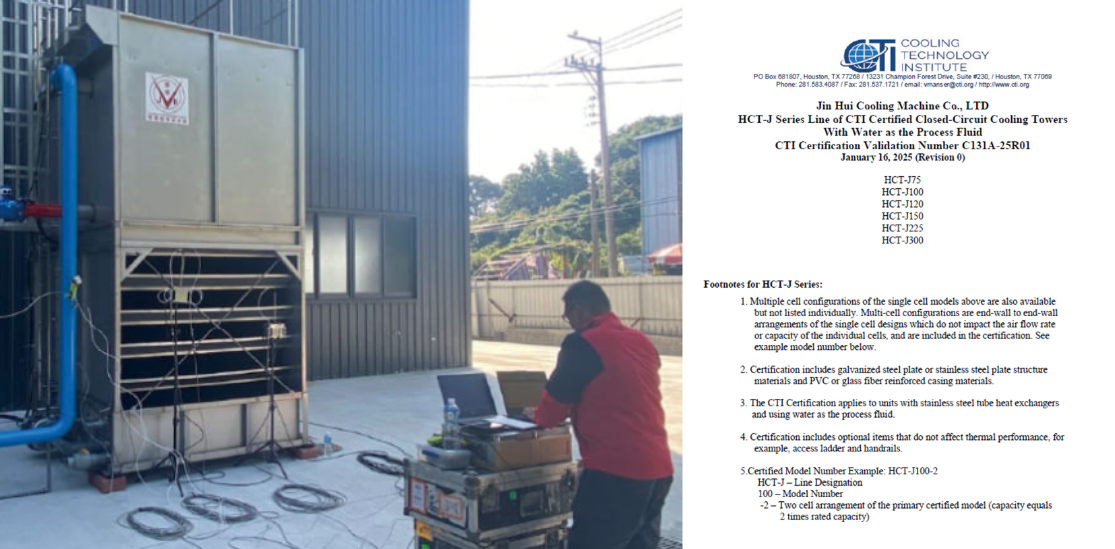

CTI認證高效率型冷卻塔
不銹鋼#304結構與盤管
可拆式304不鏽鋼熱交換器
安全保養設計
防震防振設計
模組化設計
二、HCT-J 產品細節說明
HCT-J外觀構造、材質
外殼：使用1mm的304不鏽鋼機體結構，可拆式外殼設計，具有耐腐蝕、耐衝擊功能，且有超大內部保養空間，汰換時還可100%回收，保值性高又可減少汰換時的費用。
支架：使用4~5mm的304不鏽鋼底部支架，耐腐蝕、耐衝擊性能佳，附防震軟墊，可有效抵抗冷卻塔在運行期間的振動並保持穩定運行。
水槽：採用304不鏽鋼傾斜式水槽設計，傾斜式設計可以幫助快速清洗排水，同時，304不鏽鋼耐腐蝕、耐衝擊特性，能防止水槽漏水。
盤管：採用可拆式304不銹鋼盤管，延長使用壽命並可單支更換
熱交換盤管
1.0mm 304不鏽鋼管，盤管都會經過長時間不間斷的10kg壓力測試，高強度不易損壞，最佳化的平滑管設計，減少水垢附著於盤管上的機會。單支可拆式設計，可在各種特殊環境中使用，具有耐酸鹼腐蝕的特性，可應用在特殊環境。
散熱片
耐腐蝕和抗紫外線的ABS製成，散熱片耐熱可以60度C。獨家設計的凹槽設計讓冷卻水流經散熱片時可以達到有效冷卻，並且可以重複使用，敲打散熱片，沒有耗材問題。
風機
HCT-J系列風機採直聯式設計，相較於傳統皮帶傳動的風機應用，動能傳遞更直接，無須再經過皮帶傳動增加能耗，使風機運轉更效率，且無皮帶斷裂問題。改善大型風機馬達在運轉時所造成的震動、噪音，減少零件摩擦故障問題。
風扇機翼形設計，能節省約15%電力 (公開資料 BEM,LIFTING LINE 為公開的學術理論)
淋水系統
HCT-J系列外循環淋水系統採大流量噴嘴及高處噴淋裝置，有效減少髒污堵塞情況，未來更換保養更輕鬆。同時風水同向設計，搭配均勻淋水方式，可使流體有效包覆盤管，減少髒污附著機會。
內部空間
HCT系列擁有寬敞的內部空間，方便人員後續維修清潔，搭配L型擋水簾有效防止水花在冷卻水塔內部空間飛濺等。
泵浦
循環泵浦加蓋也能將聲音反彈，將噪音減至最小。且能保護泵浦，減少受到侵蝕。
(三)HCT-J複合流運作原理與效能
HCT-J是將逆流型與橫流型功能結合於一機，我們稱之為複合流(Combined Flow)。經過製成設備使用後的冷卻水，(A)回到HCT-J密閉式冷卻水塔內，(B)進入冷卻盤管內，(C)由噴淋水系統散水至冷卻盤管上，(D)再透過直聯式風機運轉，將空氣(E)從冷卻盤管上方吸入，加快蒸發於盤管上的水，間接冷卻盤管內的循環冷卻水，(F)最後循環到製成設備。
而灑在盤管上的水滴將會滴落於(G)散熱片上，散熱後(H)滴落於底盤水槽，再透過(I)外循環泵浦將外循環水送至散水系統循環。為了防止水花亂濺(J)加裝了擋水廉，保持(K)內部空間走道乾淨衛生。
HCT-J 優勢
風水同向設計
採用最新雙入風設計系統，除了增加2倍散熱面積外，也讓噴淋水系統達到最大限度的盤管包覆，降低水垢附著機率。
(A)不鏽鋼熱交換盤管
(B)內循環冷卻水
(C)外循環風水流向
(D)盤管表面完整包覆
製品規格
| 型號 | 冷卻能力 | 冷卻水流量 | 進出水口管徑 | 淋水泵浦 |
風扇馬達 |
風機風量 |
機台淨重 | 機台尺寸 | 含爬梯尺寸 |
| 單位 | kcal/h | L/min | inch | HP | HP | m³/h | kg | mm (L×W×H) |
mm (L×W×H) |
| HCT-J-75 | 247,500 | 825 | 4” | 3 | 5HP | 45,000 | 2,100 |
2210x2320x4500 |
2510x2320x5280 |
| HCT-J-100 | 330,000 | 1100 | 4” | 3 | 7.5HP | 65,000 | 2,500 |
2900×2400×4160 |
2900x2700x4880 |
| HCT-J-120 | 365,000 | 1320 | 5" | 3 | 10HP | 72,000 | 3,000 |
2900×2400×4500 |
2900x2700x5280 |
| HCT-J-150 | 450,000 | 1650 | 4”x2 | 5 | 5HP ×2pcs | 45,000x2pcs | 3,750 |
3850×2320×4500 |
4150x2320x5280 |
三、HCT-J 產品優勢
(一)聲音分貝
除了可以靠牆減低噪音外，HCT-J搭配直聯式靜音型風機，少了皮帶傳動帶來的振動音。循環泵浦加蓋也能將聲音反彈，將噪音減至最小。
(二)簡易組裝
箱體設計，配件零件都已在出廠前完成性能檢測並組裝完成，大幅減少了現場安裝時間，只需幾個簡單的步驟。就可以快速復工!(組裝影片說明)
>>快速復工的HCT實績案例
- 確認HCT-J密閉式冷卻水塔擺放位置，並在下方支架墊上橡膠軟墊。
- 將密閉式冷卻水塔上部以吊掛方式將機體兩部分對齊後合併，並將螺絲鎖上。
- 外爬梯與護欄的組裝。
- 接上外循環水管，在接上電源與管路就完成了。
(三)備品統一開模規格設計，操作與保養更簡易
所有備品皆規格化設計，更換無須等待特規製造時間，備貨充足，且全機型適用。
(四)客製化控制面板，輕鬆整合冷卻系統數據
能夠按照客戶使用需求監測和控制冷卻水塔運行狀態，讓冷卻水塔開啟/關閉，也可以另外依據需求升級PLC+人機系統，使用手機或者電腦進行遠端操控從而提升生產線的靈活性和效率。並有助實現預測性維護、節能降耗以及生產質量的提升。
|
|
|
|

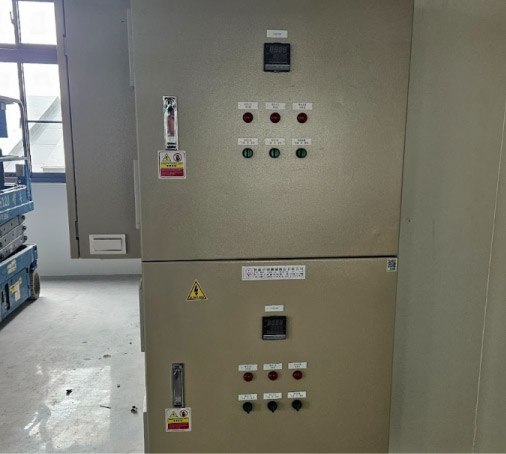

HCT-J 的溫度變頻風扇控制箱 ，可直接設定溫度控制溫度讓風扇開啟或關閉 |

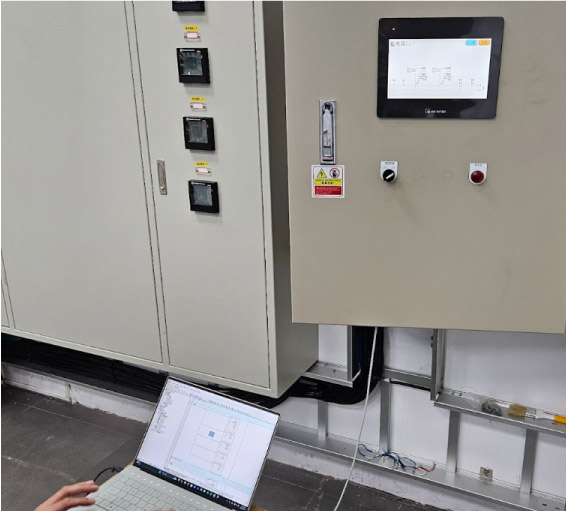

HCT-J的 遠端人機控制盤，可從電腦遠端來控制 |
