【粉末射出轉型實績】解決真空燒結爐與射出機水垢跳機！北部電子零件廠密閉冷卻水路優化案例
北部知名的電子零件製造大廠因應產能擴編與遷廠需求，重新檢視廠內 9 台高溫真空燒結爐與 20 台粉末射出機的冷卻水系統。對於精密電子零件的粉末射出（MIM）與燒結製程而言，設備溫控與真空度直接決定了產品良率；然而該廠長期飽受傳統開放式水塔帶來的「管路水垢」與「真空泵頻繁跳機」所苦。
晉惠冷卻團隊協助其進行「全廠冷卻水路系統優化」，全面升級為 HCT-J120 高效率密閉冷卻水塔並搭配變頻控制。此舉不僅克服了新廠設備選址的空間難題，更徹底廢除耗電的地下大水池，同樣建議將半密閉爐體改為封閉式設計，根除鏽蝕+空蝕現象，為客戶打造出符合現代高科技廠房節能需求、且極易維護的穩定生產線。
【作者簡介與專業資歷】
Eric Lin / 晉惠冷卻系統專業顧問(Linkin)
深耕台灣工業冷卻領域 16 年。專精於粉末射出成型、高溫真空燒結爐與電子廠房水路之冷卻規劃。晉惠致力於為企業提供從設備選型到水路布建的「Total Solution」全方位服務，是國內眾多指標性大廠首選的散熱技術夥伴。
【本文目錄】
-
案例緣起：電子廠遷廠契機——重新評估粉末射出與燒結爐的散熱需求
-
【現場施工困難點】空間受限、嚴重水垢與極度耗電的地下水池設計
-
【工程技術與解決方案】晉惠顧問團如何為廠房拆解難題？
-
專家觀點：為什麼「密閉式冷卻系統」是粉末射出與燒結製程的最佳解？
-
案例相關 FAQ
-
延伸閱讀：更多電子與射出產業冷卻解決方案
一、案例緣起：電子廠遷廠契機——重新評估粉末射出與燒結爐的散熱需求
這家北部知名的電子零件大廠，廠內擁有負責關鍵製程的 9 台真空燒結爐、獨立的真空泵冷卻系統，以及 20 台負責零組件成型的粉末射出機。傳統加工廠在建置初期，往往將預算集中於生產設備，而忽略了整體廠務熱量與冷卻水路系統的長遠規劃。
在面臨遷廠時，客戶最初僅打算延續舊有思維，尋找佔地較小的小型水塔（如 SCT-30），並未意識到必須依據「全廠設備總發熱量」來做整體評估。晉惠冷卻團隊介入後，憑藉豐富的廠勘經驗與精確的熱力學計算，為其量身打造了真正符合真空燒結與粉末射出高標準製程的散熱方案。
二、【現場施工困難點】空間受限、嚴重水垢與極度耗電的地下水池
深入新廠區的交接狀況後，晉惠顧問團隊診斷出客戶面臨著影響產能與建廠的 5 大痛點：
-
空間迷思與熱量評估的落差：
客戶原先誤以為只要買幾台小型的 SCT-30 水塔就能應付。晉惠顧問明確向廠方說明：面對如此龐大的燒結與射出系統，絕對不能憑感覺選型，必須先精準計算整體的「熱量需求」，才能進一步討論設備大小與放置空間。 -
水垢濃縮與真空泵效能衰退：
廠區原本使用「開放式冷卻水塔搭配大水池」，戶外髒污與水垢透過水分蒸發不斷濃縮，導致水池極難清理。更致命的是，水垢隨著冷卻水跑進真空爐體與真空泵中。在燒結製程中，真空泵的抽氣能力是與「冷卻效率」深度綁定的；冷卻不良不僅造成頻繁跳機，更直接導致真空度下降，嚴重影響燒結良率。 -
半密閉設計帶來的鏽蝕+空蝕惡夢：
原有的爐體為何採用「半密閉的流水設計」？常見的是設備商考慮害怕水垢堵塞管路以及水路水溫過高沒有及時發現，再者也為了方便調節水量。但這種設計的致命傷在於：只要爐子馬達一停，管內的水就會自動洩回地下水池，當爐內冷卻管路形成負壓時，潮濕的空氣與設備管道形成管道鏽蝕，接著下次再次啟動時，內部的空氣極易造成「空蝕現象」。為了解決這個物理缺陷，廠務人員就算在設備關機時，也必須 24 小時開著水泵防護爐體，白白浪費大量電能。 -
地下大水池的保養窘境：
傳統大水池搭配真空爐的設計，主要是為了應付「開爐瞬間的龐大降溫需求」，利用大量池水作為緩衝。然而，這也導致了保養時的巨大麻煩——一旦水池長滿水垢或淤泥需要清潔，就必須將幾十噸的水全部抽乾，陷入騎虎難下的維護窘境。因此，廠方極度渴望能找到替代地下水池的新方案。 -
產業特性的節能痛點：
粉末射出與真空燒結屬於高熱能、高功耗的產業，但其製程特性是「開爐前具備長時間的休息與待機」。如果冷卻系統無法針對這些待機時間進行降載，任由水泵與風機全速運轉，將造成驚人的能源浪費。
三、【工程技術與解決方案】晉惠顧問團如何為廠房拆解難題？
面對上述 5 大施工困難點，晉惠團隊動用了強大的顧問團實力，針對「燒結爐 + 真空泵 + 射出機」這種高難度的傳統老配置進行了全盤大改造：
-
顧問級精準熱量計算與設備選型：

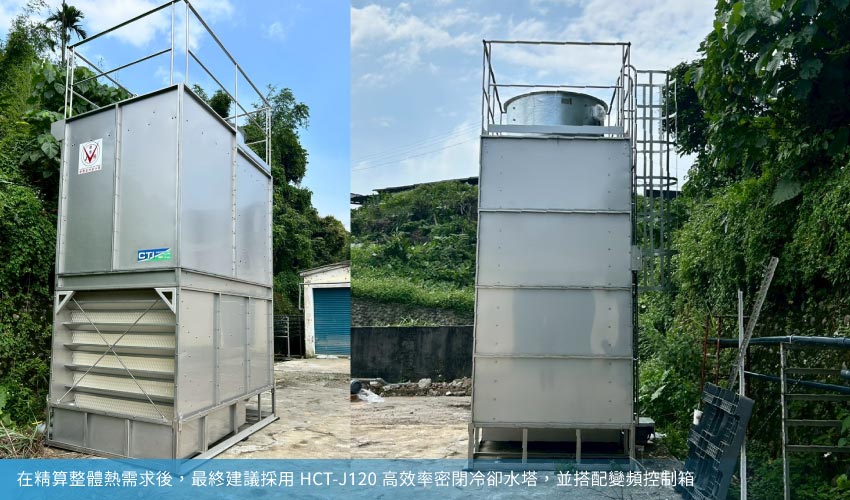

我們清楚掌握粉末射出機與高溫燒結爐所需的冷卻水溫及流量，在精算整體熱需求後，最終建議採用 HCT-J120 高效率密閉冷卻水塔，並搭配變頻控制箱。這不僅完美解決了「機台長時間未燒結時水塔仍在全速運轉」的耗能痛點，系統能依照實際需求自動增減轉速或待機；在冬天時，各機台間的冷卻能力還能互相支援，達到極佳的節能效果。 -
突破空間限制，高層當下拍板的廠勘實力：
確認真實的熱量需求與機型大小後，我們誠實告知客戶原訂的狹小場地並不適用。憑藉協助眾多舊廠房更新設備的豐富經驗，晉惠顧問在陪同廠長與總經理實地廠勘時，直接提出可行的新放置點——一個他們原本完全沒想過的位置。這份基於專業計算的選址規劃讓高層深感可靠，當下便直接拍板定案。 -
水路大改造：半密閉爐體升級為「全封閉系統」：
既然決定改用密閉冷卻方案，內循環已是純淨無垢的純水，晉惠便強烈建議將迴路一併升級為「封閉式爐體冷卻方案」。這項關鍵變更，徹底消除了廠方過去對於「水垢堵塞」的恐懼，也無需再依賴半密閉設計來調節水量。 -

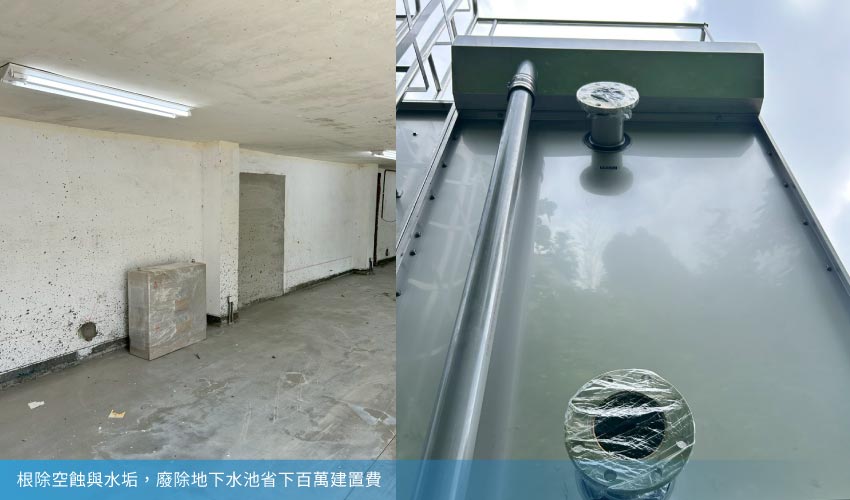

根除空蝕與水垢，廢除地下水池省下百萬建置費：
導入密閉冷卻與封閉式爐體迴路後，冷卻效率大幅提升，龐大的地下水池來做溫度緩衝目的則需求減半。廠區只需在平面配置一般水桶/水箱即可完美替代。這不僅省下了龐大的建置費用與抽水清淤的麻煩，更從根本上改善了管路的「鏽蝕+空蝕現象」，水泵終於可以隨著機台正常關閉，免除了 24 小時不斷運轉浪費電能的惡夢。
四、專家觀點：為什麼「密閉式冷卻系統」是粉末射出與燒結製程的最佳解？
「在粉末射出的成型階段與高溫真空燒結過程中，溫度的微小波動與真空泵的穩定度都會導致整爐產品報廢。」
開放式水池容易積累粉塵生成水垢，而複雜的高低水路設計更伴隨著鏽蝕風險。導入「密閉式冷卻水塔」，等同於為冷卻水路裝上了一層保護罩。外部透過水與空氣進行高效散熱，內部循環水則保持絕對純淨。這不僅從根本上解決了真空泵效能衰退與射出機水垢阻塞的難題，更簡化了管路設計、大幅降低能耗，是現代製造業提升設備妥善率的關鍵投資。
五、案例相關 FAQ
Q1：真空燒結爐和粉末射出機共用一套冷卻水系統，水溫與壓力會不會互相干擾？
A1：不會的。透過晉惠配置的智慧變頻控制系統，能根據不同設備（如射出機保壓期、真空爐高溫期）的即時發熱量自動調節風機與水泵運作。系統動態分配冷卻能力，不僅不會互相干擾，還能達到整廠能源的最佳化配置。
Q2：廢除地下大水池改用平面水箱，製程水量的儲備真的足夠緩衝開爐的高溫嗎？
A2：傳統大水池主要是為了彌補高溫爐開爐冷卻與設備的運轉的時間差設計 但貴大的水池設計，在未來的維護(清潔與漏水問題)以及建置成本，都非常的高。因此設計合理的緩衝容量搭配好保養以及建置成本，會是新一代的工廠設計的首選。而採用密閉式冷卻系統後，內循環水在封閉管路中解決了水垢問題，同時經過晉惠計算的熱量需求，以及合理的密閉式冷卻水塔選型，此搭配下只需要適當容量的平面膨脹水桶即可穩定應付瞬間熱負載的情，因此完全不需要龐大且佔地的地下水池也就不必擔心未來維護等問題。
Q3：廠區導入密閉式冷卻水塔後，後續保養會不會很複雜？
A3：完全相反，保養變得更簡單！密閉式設計讓內循環水質保持純淨，您的真空爐與射出機水路幾乎不再產生水垢。廠務人員只需定期清洗水塔外部的散熱材與檢查電控系統即可，徹底告別過去必須將地下水池抽乾、鑽入清淤的危險與繁瑣工作。
